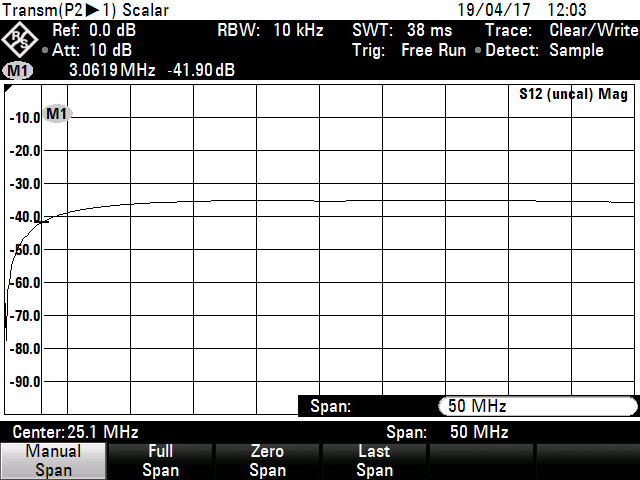

Frequenzgang
1 MHz … 50 MHz

EMInspector EMI-H/E-1GHz Nahfeldsonde Frequenzgang - Allice Messtechnik

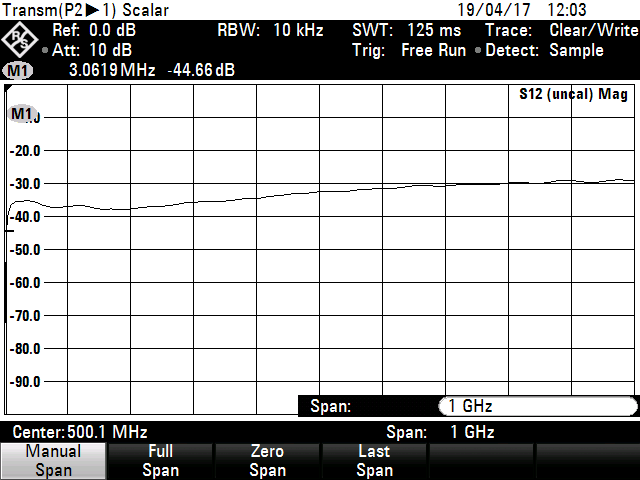

Frequenzgang
3 MHz … 1 GHz

EMInspector EMI-H/E-1GHz Nahfeldsonde Frequenzgang - Allice Messtechnik

EMI-H/E-1G   H/E-Feld-Sonde für magnetische UND elektrische Felder

EMInspector EMI-H/E Nahfeldsonde - Allice Messtechnik
Die EMI-H/E Sonde detektiert sowohl magnetische als auch elektrische Felder durch entsprechende Sensoren. Sie findet z.B. Anwendung auf Leiterplatten und an kleinen SMD-Bauformen.
Die Sonde ist in erster Linie empfindlich für Änderungen des magnetischen Flusses und in der Lage, im Sinne der EMI störende Ströme in Masseflächen zu detektieren. Der weite Frequenzbereich ermöglicht, fast alle Störsignale mit nur einer Sonde zu erfassen.

Sonden sind nicht mehr lieferbar

Nutzbarer Frequenzbereich:ca. 3 MHz bis 1 GHz
Richtwirkung:empfindlich für veränderliche magnetische und elektrische Felder; Hohe räumliche Auflösung durch kleinen Sensor
Max. Spannung eines unisolierten Leiters:30Vs
Ausgangsimpedanz:50 Ohm; SMA-Anschluss
Versorgungsspannung:5V DC ca. 100 mA (USB)
Abmessungen:ca. 110 mm x 11 mm Ø
